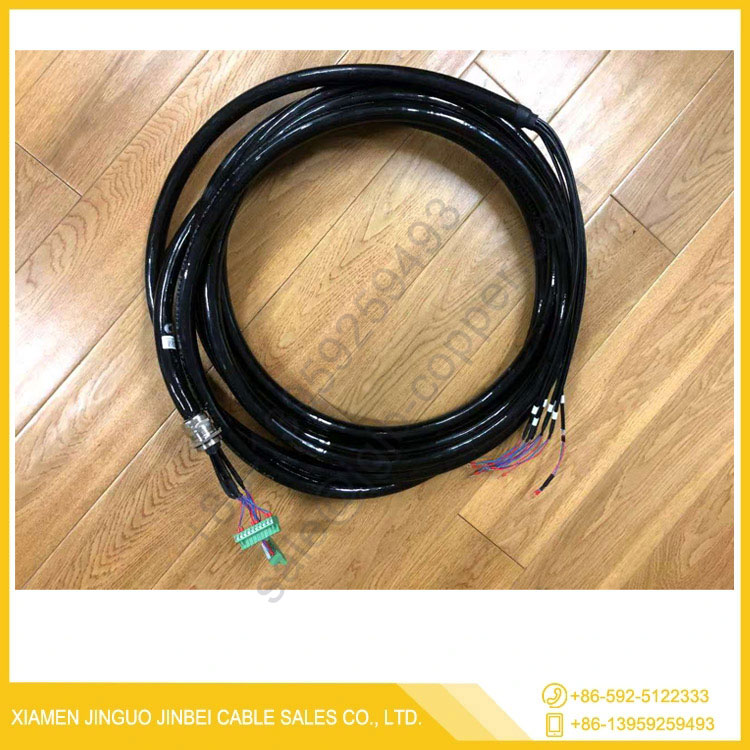

está intimamente relacionado ao tema deCabo do sensordesempenho em sistemas industriais, onde a blindagem se torna essencial na prevenção de interferências e ruídos em ambientes modernos de transmissão de sinais.
Em muitos sistemas de automação e energia, espera-se que um cabo de controle forneça sinais estáveis mesmo sob fortes condições eletromagnéticas. Este artigo explora por que as estruturas de fios blindados são amplamente adotadas para garantir a integridade do sinal e a estabilidade operacional em aplicações industriais complexas.
As instalações industriais modernas raramente são eletricamente "silenciosas". Desde turbinas eólicas e comutadores de energia até salas de controle de navios e sistemas de armazenamento de energia, a atividade eletromagnética está em toda parte. Os motores dão partida e param, os conversores comutam em alta frequência e grandes linhas de energia emitem continuamente campos eletromagnéticos.
A Cabo do sensoroperar nesses ambientes enfrenta um problema simples, mas crítico: interferências indesejadas podem distorcer ou enfraquecer o sinal transmitido. Mesmo pequenos distúrbios podem levar a leituras imprecisas, respostas atrasadas ou comportamento instável do sistema.
Fontes comuns de interferência incluem:
- Inversores de frequência variável (VFDs) usados no controle de motores
- Equipamento de comutação de alta tensão
- Cabos de alimentação próximos paralelos às linhas de sinal
- Sistemas de comunicação sem fio e dispositivos RF
- Eventos de comutação de relé mecânico
Sem a proteção adequada, o cabo de controle pode facilmente captar essas perturbações como uma antena.
A blindagem atua como uma barreira protetora. Em vez de permitir que ruído eletromagnético externo penetre no condutor, ele redireciona ou absorve a interferência, mantendo o sinal interno estável. Isto é especialmente importante em sistemas de monitoramento de precisão onde pequenas alterações de tensão representam dados críticos.
As estruturas blindadas não são apenas um aprimoramento opcional – elas são frequentemente uma necessidade em ambientes exigentes. A ideia central é simples: isolar o caminho do sinal da influência elétrica externa.
Nos sistemas de produtos desenvolvidos pela Xiamen Jinguo jinbei Cable Sales Co., Ltd., os projetos de cabos de controle flexíveis geralmente incorporam conceitos de blindagem junto com condutores de cobre trançados finos em conformidade com os padrões VDE0295/IEC228 Classe 5.
Uma estrutura blindada moderna geralmente inclui:
- Condutor de cobre trançado fino para flexibilidade
- Camada isolante em TPE ou PVC para resistência mecânica e química
- Arranjo de núcleo torcido para redução de crosstalk
- Camada de blindagem metálica (trança ou folha) para proteção EMI
- Bainha externa durável projetada para resistência ao movimento e à abrasão
Esta estrutura em camadas garante que
pode operar sob condições estáticas e dinâmicas.
A seleção de materiais desempenha um papel importante na estabilidade a longo prazo:
- Compostos TPE: Excelente flexibilidade em baixas temperaturas
- Misturas de PVC: Relação custo-desempenho equilibrada com resistência química
- Isolamento de alta elasticidade: Suporta flexões repetidas em sistemas móveis
Esses materiais ajudam o cabo a manter um desempenho elétrico consistente mesmo após milhões de ciclos de movimento.
Projetos blindados são amplamente utilizados em sistemas onde a confiabilidade não é negociável.
Os ambientes de aplicativos típicos incluem:
- Sistemas de geração de energia eólica
- Unidades de monitoramento de painéis de energia
- Sistemas de controle e navegação marítima
- Novos sistemas de armazenamento e conversão de energia
- Linhas de produção mecânica automatizadas
Nestes cenários, umCabo do sensordeve suportar vibração, movimento e ruído elétrico simultaneamente.
Em instalações dinâmicas, como sistemas de esteiras de arrasto, os cabos são repetidamente dobrados e esticados. Os produtos projetados para esses ambientes geralmente suportam até 3 milhões de ciclos de dobra, garantindo longa vida operacional sem degradação do sinal.
| Recurso | Estrutura Blindada | Estrutura Não Blindada |
| Resistência EMI | Alto | Baixo |
| Estabilidade do sinal | Forte | Variável |
| Durabilidade mecânica | Aprimorado (com bainha adequada) | Básico |
| Ambientes adequados | Industrial / de alto ruído | Interior de baixo ruído |
| Vida útil típica em sistemas de movimento | Longo prazo (milhões de ciclos) | Limitado |
Esta comparação destaca por que a blindagem se tornou um requisito padrão em muitas aplicações.
Uma grande evolução na engenharia de cabos é a integração de flexibilidade e blindagem. Em sistemas de movimento, os cabos não devem apenas transmitir sinais, mas também suportar movimentos contínuos.
As principais características dos designs flexíveis avançados incluem:
- Torção apertada de núcleos isolados para equilíbrio mecânico
- Geometria compacta do cabo para comportamento de flexão controlado
- Camadas externas resistentes ao desgaste para reduzir a fadiga superficial
- Compatibilidade com sistemas de roteamento de corrente de arrasto
Esses recursos permitem manter um desempenho consistente mesmo em ambientes de movimento de alta frequência.
Para garantir a confiabilidade, muitos cabos industriais são testados de acordo com padrões e sistemas de certificação internacionais.
Os benchmarks comuns incluem:
- Estrutura do condutor VDE0295 / IEC228 Classe 5
Conformidade CE e TÜV para segurança e desempenho
- Requisitos RoHS garantindo a eliminação de substâncias restritas
- Testes EN50085-1 e EN50085-2-3 para compatibilidade do sistema
Além disso, condutores flexíveis personalizados e fios de aterramento usados em sistemas relacionados podem passar pela certificação UL e pelas aprovações da sociedade de classificação, apoiando a implantação global em setores regulamentados.
O ruído eléctrico nem sempre é visível, mas os seus efeitos podem ser medidos na instabilidade do sistema. A blindagem reduz o ruído através de três mecanismos principais:
1. Reflexão de ondas eletromagnéticas:A blindagem metálica reflete campos eletromagnéticos externos longe do condutor.
2. Absorção e aterramento:As correntes de interferência são redirecionadas com segurança para caminhos de aterramento.
3. Redução do acoplamento capacitivo:A geometria do par trançado reduz a interação do sinal interno.
Juntos, esses mecanismos garantem que umCabo do sensormantém a integridade consistente dos dados mesmo em zonas de alta interferência.
Ao projetar ou selecionar sistemas de cabos para ambientes industriais, vários fatores práticos influenciam o desempenho:
- Ambiente de instalação (estático ou dinâmico)
- Distância de equipamentos de alta tensão
- Nível de sensibilidade de sinal necessário
- Estresse mecânico de sistemas de movimento
- Flutuações de temperatura (-40°C a +90°C em instalações fixas)
Em sistemas flexíveis, o raio de curvatura também é crítico. Muitos designs avançados permitem:
Instalação móvel: 7,5 × diâmetro externo
- Instalação fixa: 6× diâmetro externo
Esses parâmetros ajudam a evitar danos por tensão interna durante a operação de longo prazo.
À medida que as indústrias avançam em direção à automação e à integração de energias renováveis, a confiabilidade do sinal torna-se cada vez mais importante. Seja monitorando o desempenho da turbina ou controlando as sequências do conjunto de manobra, a comunicação estável garante a segurança e a eficiência do sistema.
Os designs blindados permitem que funcione como um “sistema nervoso” estável dentro dessas infraestruturas complexas, reduzindo o risco causado por condições eletromagnéticas imprevisíveis.
As estruturas de fios blindados continuam sendo uma solução fundamental para manter a transmissão de sinal estável em ambientes eletricamente complexos. Ao combinar condutores trançados finos, materiais de isolamento flexíveis e camadas de blindagem protetora, os sistemas de cabos modernos alcançam durabilidade e integridade de sinal sob condições exigentes.
Em aplicações práticas que vão desde sistemas de energia eólica até unidades de armazenamento de energia, produtos como cabos de controle flexíveis personalizados e produtos relacionadosCabo do sensoras soluções desenvolvidas pela Xiamen Jinguo jinbei Cable Sales Co., Ltd. demonstram como o projeto de engenharia oferece suporte direto à comunicação industrial confiável, sem interrupção ou distorção.
